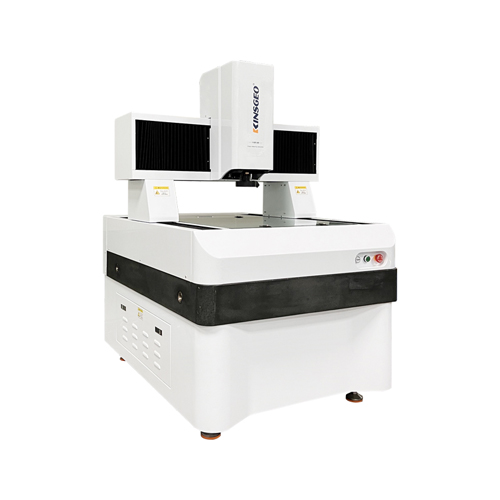

KJ-CNC龙门自动影像测量仪
来源：万28官网下载最新版-亿万e网址pg-亿万28pg电子-亿万28网页版官方-亿万28入口网页版-亿万28网页在线玩-亿万28娱乐仪器 时间：2020-03-11 09:20:28
一、产品用途
CNC系列是针对尺寸测量应用而研发的CNC型全自动影像测量仪，采用灵活的镜头变倍，软硬件配置，实现各种二维尺寸的批量全自动检测。目的是为了在精准测量的基础上节省人力和检测时间。
二、应用行业
三、技术参数
| 型号 | CNC6050 | CNC8060 | CNC10080 | CNC120100 |
| 测量行程(X*Y*Z)mm | 600*500*200 | 800*600*200 | 1000*800*200 | 1200*1000*200 |
| 外形尺寸(L*W*H)mm | 1560*1130*1700 | 1760*1230*1700 | 1930*1420*1700 | 2160*1620*200 |
| 工作台面(X*Y)mm | 760*660 | 960*760 | 11600*960 | 1360*1160 |
| 玻璃尺寸(X*Y)mm | 650*540 | 850*640 | 1050*840 | 1250*1040 |
| 主机总重量kg | 980 | 1300 | 1800 | 2200 |
| 玻璃台承重 | 40KG | |||
| 线性精度um | X*Y: ≤2.8+L/200 Z: ≤4+L/200(“L”指被测物体长度，单位mm) | |||
| 重复精度mm | 0.003 | |||
| 定位精度mm | 0.001 | |||
| 相机 | 海康威视千兆网高清数字摄像机 | |||
| 变焦物镜 | 0.7-4.5X 全自动连续变倍镜头 | |||
| 放大倍率及物方视场 | 35-220X (21.5 英寸彩色显示器)。视场：6.0mm-0.95mm | |||
| 工作距离 | 90mm | |||
| 光源 | LED 四环八区（32 项）环形表面光+透射平行光，亮度均可程控调节 | |||
| 工作电源 | 220V AC 50HZ 需接可靠地线 | |||
| 温湿度 | 温度：23±3℃ 湿度：50±20% | |||
